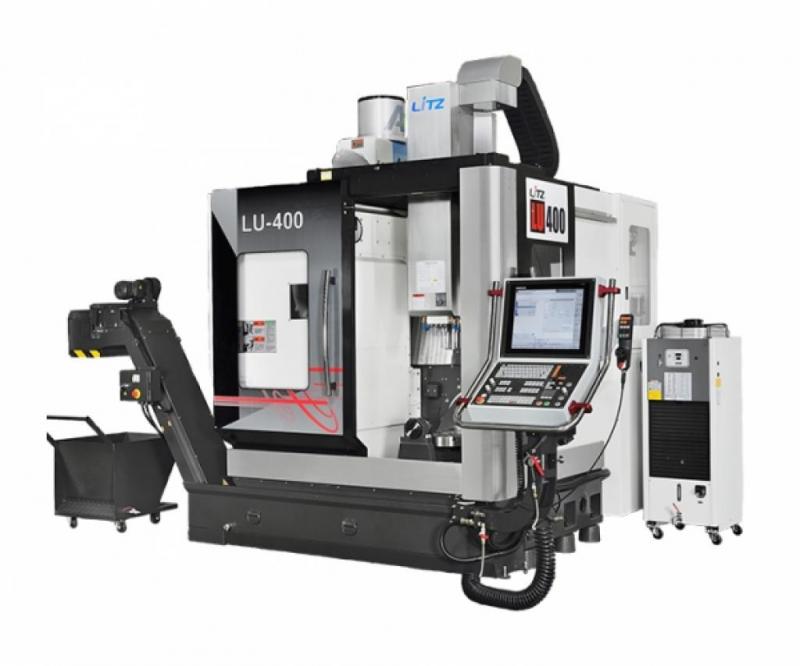

Struttura macchina
E' costruita in ghisa "meehanite" per garantire rigidità e robustezza, inoltre per permettere velocita e precisione dei movimenti degli assi sono state utilizzate guide lineari con pattini a rulli accoppiati a viti precaricate con chiocciola a ricircolo di sfere.
Per le lavorazioni dove la precisione assoluta non e' un'esigenza ma una necessita e' possibile dotare la macchina di scale lineari pressurizzate, che garantiscono la massima precisione di lettura evitando gli errori dovuti alle dilatazioni termiche.
Tavola roto-tiltante
Anche la struttura della tavola, come il basamento, è costruita in ghisa "meehanite". Sulla parte frontale della stessa è presente un supporto che permette di lavorare, anche pezzi pesanti fino a 200 Kg, con la massima precisione. Il movimento degli assi B e C avviene con motori che garantiscono alte prestazioni in rotazione, 25 giri/min con ben 4410 Nm asse B e 2450 Nm asse C.
Il bloccaggio di posizionamento è assicurato tramite un sistema idraulico che assicura un'estrema affidabilità.
Come per gli altri assi anche su asse B e C è possibile montare encoder di precisione ed inoltre un sistema di calibrazione e compensazione del centro di rotazione tavola.
Testa mandrino
La trasmissione del moto è diretta, con una flangia d'accoppiamento, l'adozione di questo tipo di motore ha consentito una riduzione degli ingombri ed altri vantaggi quali minore riscaldamento della testa, assenza di rumorosità e di vibrazioni, maggiore precisione e finitura nelle lavorazioni.
Per garantire la massima efficienza ed avere poi un'ulteriore sicurezza sull'assenza di trasmissione di calore con naso mandrino ed utensile il raffreddamento avviene attraverso l'utilizzo di un frigo e due circuiti di raffreddamento separati, permettendo inoltre di prolungare la vita ed il buon mantenimento degli stessi.

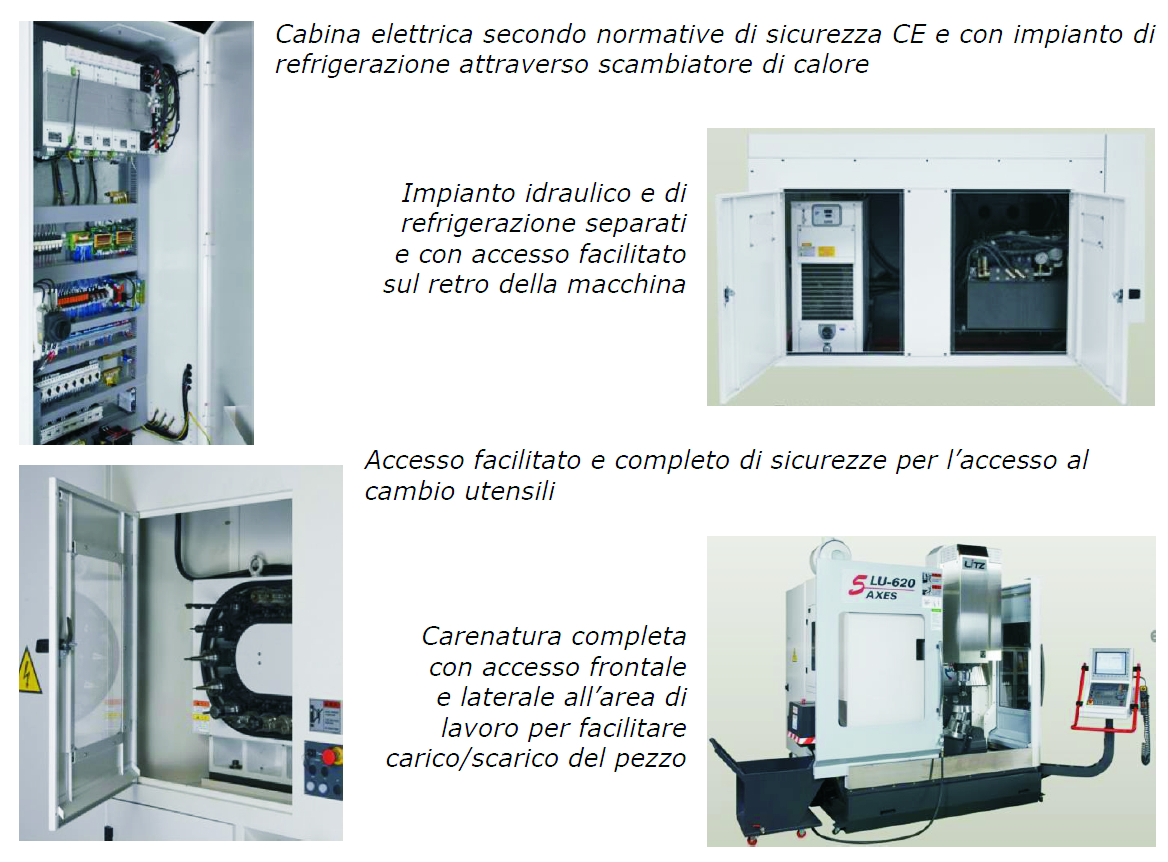

Attenzione e verifica dei dettagli
Al fine di semplificare le azioni di carico/scarico pezzi, pulizia, manutenzione ed ispezione degli organi vitali della macchina, abbiamo provveduto a posizionare porte ed accessi a dimensione d'uomo.
Verifica della precisione tramite test secondo specifiche NAS979
Configurazione macchina:
-
Controllo Fanuc 0i-MF (4+1)
-
Data server, Fast Ethernet Board + compact flash card 2 GB
-
Schermo LCD 15"
-
Volantino elettronico remotato
-
Linea mandrino ISO40 DIN69871 con 12.000 rpm
-
Preparazione CTS (giunto rotante + motore CTS)
-
Encoder asse B/C
-
Righe ottiche assi X/Y/Z
-
Sistema di controllo deriva termica
-
Trasformatore 400V, 50/60Hz
-
Sistema raffreddamento mandrino
-
Sistema di raffreddamento motore mandrino
-
Guide assi X/Y/Z su pattini
-
Asse Z con freno
-
Convogliatore trucioli
-
Carteratura integrale (incluso copertura superiore)
-
ATS - aria attraverso mandrino
-
Refrigrazione attraverso il mandrino 30 Bar
-
Presetting utensile (laser Renishaw NC4)
-
Upgrade cambio utensile a 48 posizioni (ISO/BT 40)
-
Sistema di lavaggio area di lavoro
-
Sfera di calibrazione e software (solo per sistemi di misurazione Renishaw
