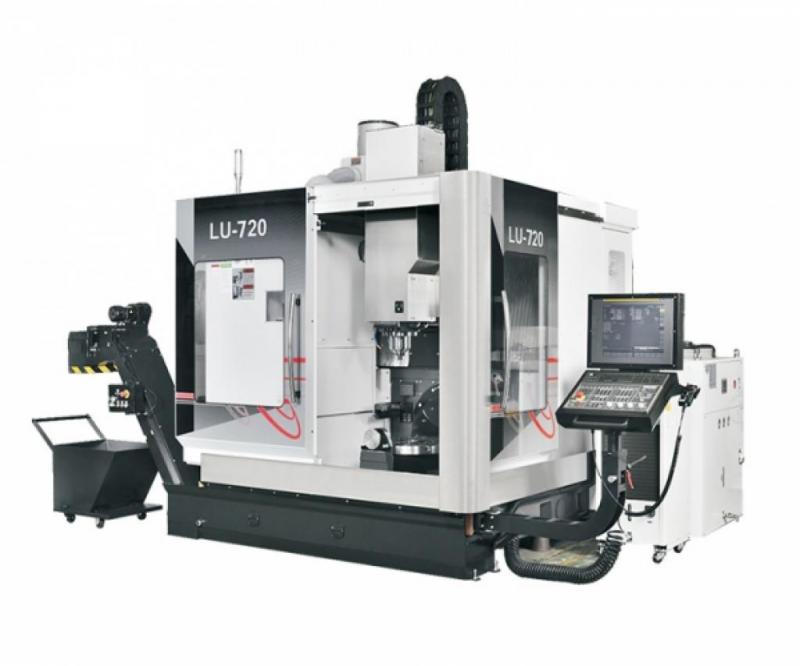

CENTRO DI LAVORO A 5 ASSI LITZ LU-720 CON CNC HEIDENHAIN / LITZ LU720.90.HE15.1
Codice prodotto: LITZ LU720.90.HE15.1
Caratteristiche: nuovo
Altre caratteristiche:
Caratteristiche: nuovo
Altre caratteristiche:
- Costruttore : Litz Hi-Tech
- Modello: LU-720
- Tipo CNC : Heidenhain iTNC 640 HSCI con monitor a colori 19"
- CAPACITA'
- Corse assi : 720x600x500 x/y/z
- Rapidi assi : 1-30.000 mm/min
- Dimensioni tavola : Diam. 700 con N.8 cave radiali 45 gradi (18 H7)
- Peso max ammesso sulla tavola: 500 Kg
- Diametro viti a ricircolo di sfere : 40 mm
- Larghezza guide a rulli: 42 mm
- LINEA MANDRINO
- Attacco mandrino : ISO 40 DIN 69871
- Giri mandrino : 1-15000 rpm
- Potenza mandrino: 18/20 Kw
- CAMBIO UTENSILE
- Numero posizioni utensili: 90
- Diametro max utensile: 76 mm (127 mm non adiacente)
- Lunghezza massima utensile: 250 mm
- CARATTERISTICHE GENERALI
- Potenza installata : Kwa 25
- Peso complessivo : 9.500 Kg
- Ingombri: 4963 x 2915 x 3005 mm
Immagini:
|
|
|

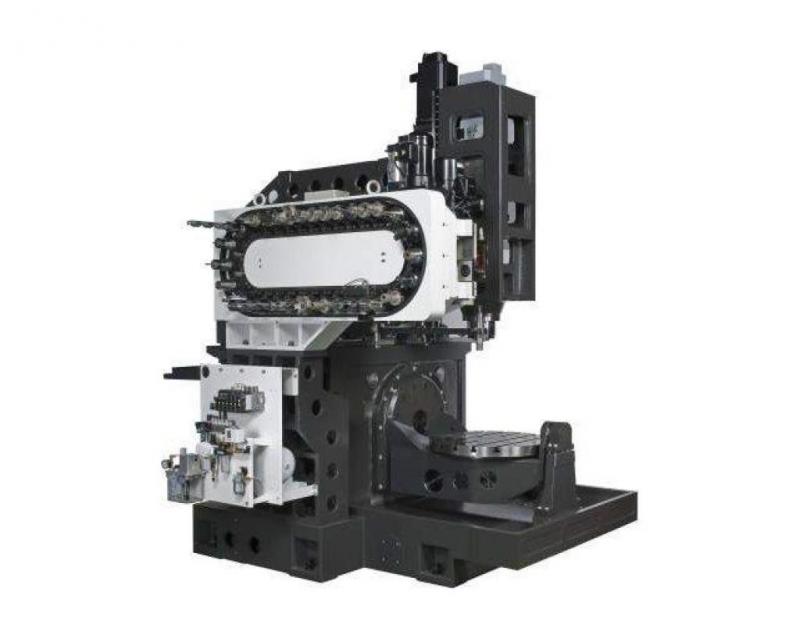

Struttura macchina

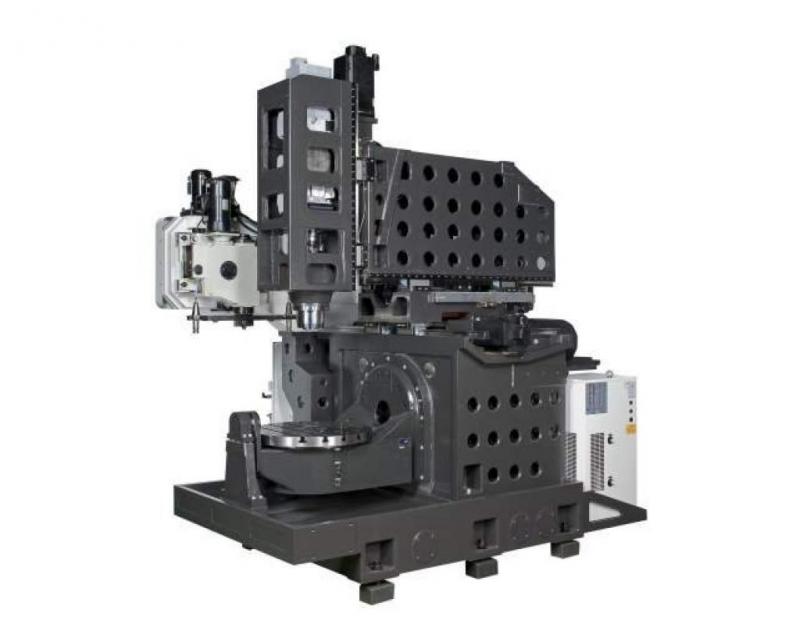

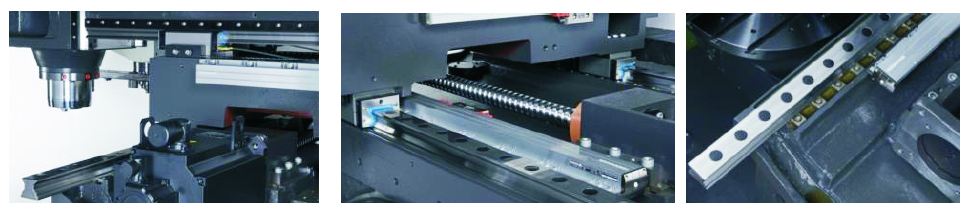

E' costruita in ghisa "meehanite" per garantire rigidità e robustezza, inoltre per permettere velocita e precisione dei movimenti degli assi sono state utilizzate guide lineari con pattini a rulli accoppiati a viti precaricate con chiocciola a ricircolo di sfere.
Per le lavorazioni dove la precisione assoluta non e' un'esigenza ma una necessita e' possibile dotare la macchina di scale lineari pressurizzate, che garantiscono la massima precisione di lettura evitando gli errori dovuti alle dilatazioni termiche.
Tavola roto-tiltante
Anche la struttura della tavola, come il basamento, è costruita in ghisa "meehanite". Sulla parte frontale della stessa è presente un supporto che permette di lavorare, anche pezzi pesanti fino a 300 Kg, con la massima precisione. Il movimento degli assi B e C avviene con motori che garantiscono alte prestazioni in rotazione, 25 giri/min con ben 4410 Nm asse B e 2450 Nm asse C.
Il bloccaggio di posizionamento è assicurato tramite un sistema idraulico che assicura un'estrema affidabilità.

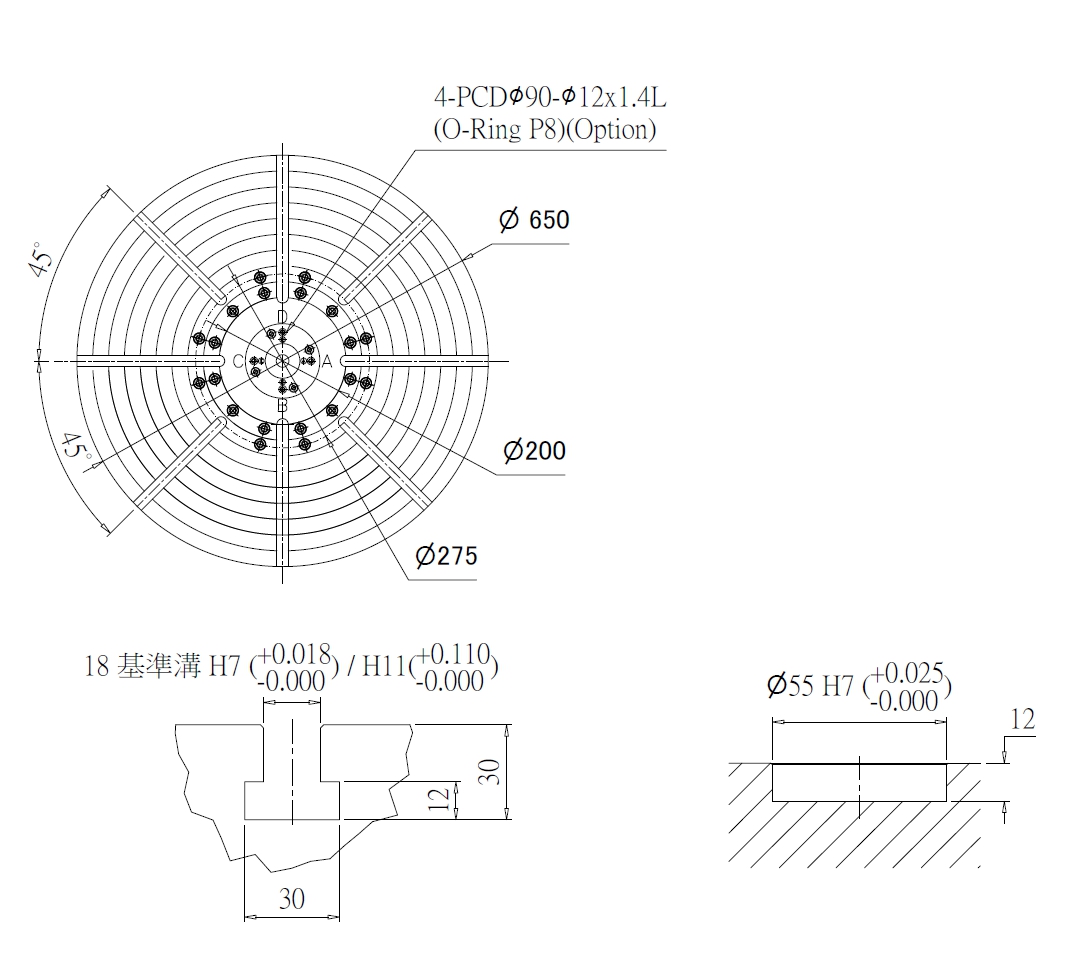

Per garantire poi la massima versatilità e sfruttare al massimo gli spazi tra le spalle, si può scegliere tra una tavola piccola d. 500 mm ed una più grande d. 650 mm.
Come per gli altri assi anche su asse B e C è possibile montare encoder di precisione ed inoltre un sistema di calibrazione e compensazione del centro di rotazione tavola.
Testa mandrino

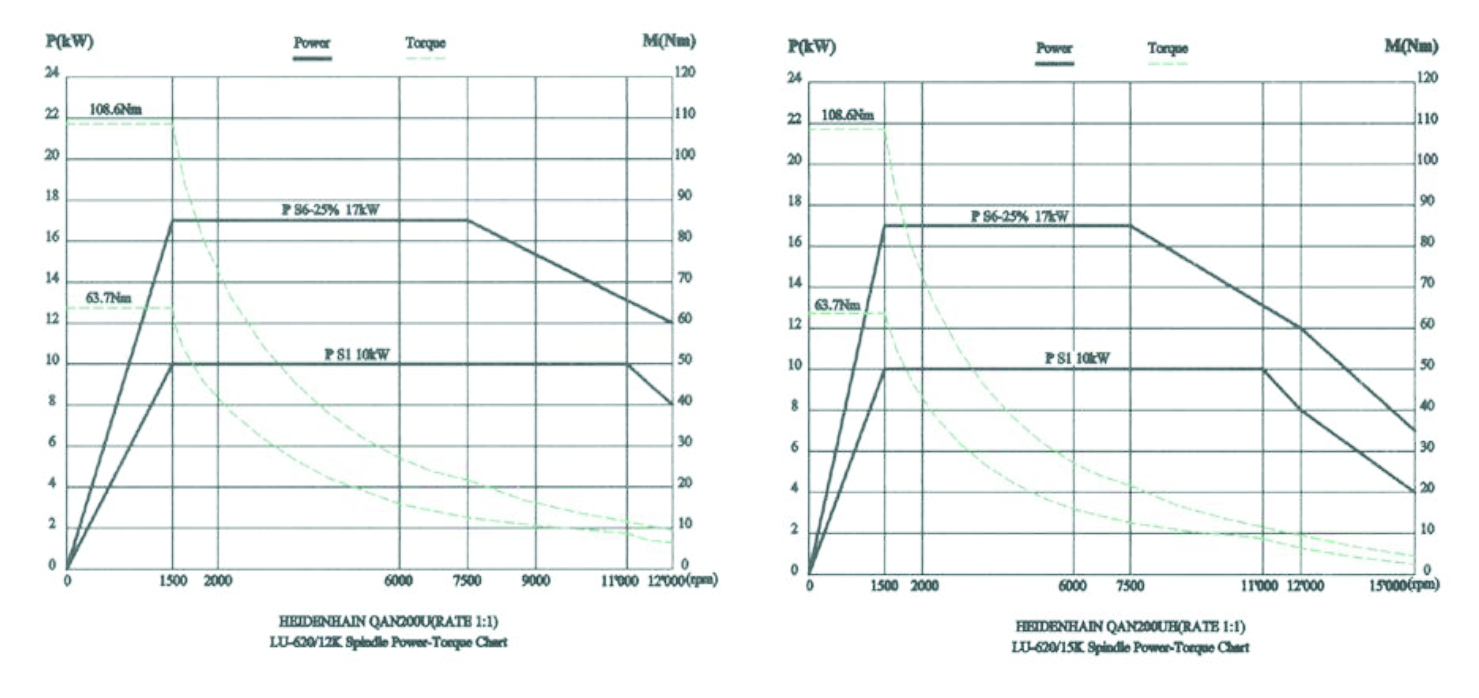

La trasmissione del moto è diretta, con una flangia d?accoppiamento, l'adozione di questo tipo di motore ha consentito una riduzione degli ingombri ed altri vantaggi quali minore riscaldamento della testa, assenza di rumorosità e di vibrazioni, maggiore precisione e finitura nelle lavorazioni.

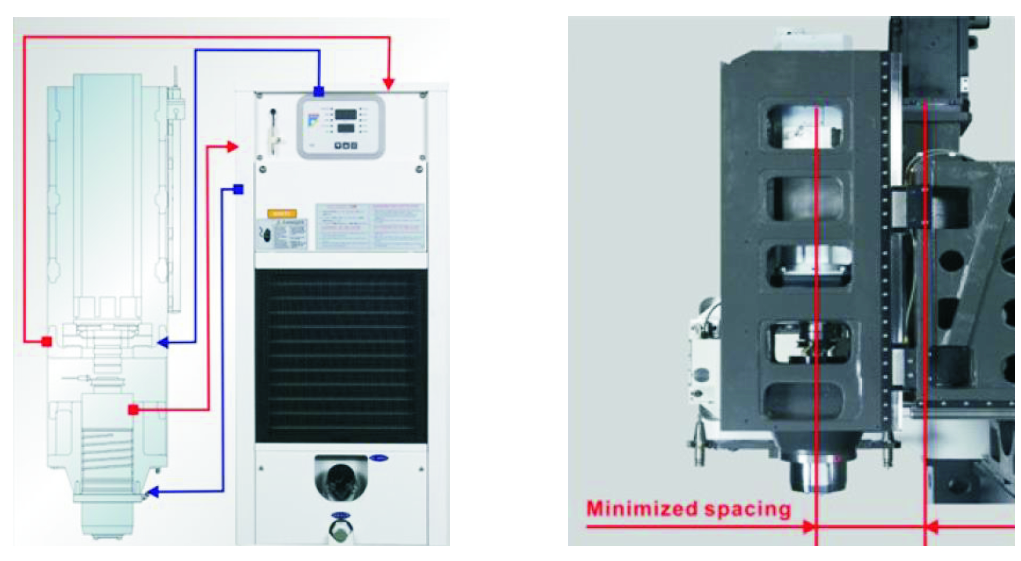

Per garantire la massima efficienza ed avere poi un'ulteriore sicurezza sull'assenza di trasmissione di calore con naso mandrino ed utensile il raffreddamento avviene attraverso l'utilizzo di un frigo e due circuiti di raffreddamento separati, permettendo inoltre di prolungare la vita ed il buon mantenimento degli stessi.
Attenzione e verifica dei dettagli
Al fine di semplificare le azioni di carico/scarico pezzi, pulizia, manutenzione ed ispezione degli organi vitali della macchina, abbiamo provveduto a posizionare porte ed accessi a dimensione d'uomo.

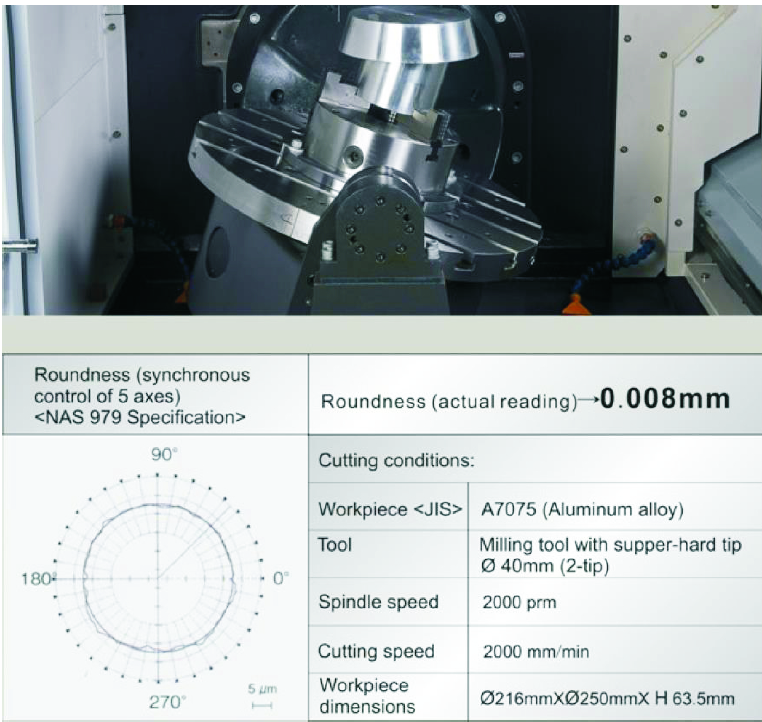

Verifica della precisione tramite test secondo specifiche NAS979
Configurazione macchina:
E' costruita in ghisa "meehanite" per garantire rigidità e robustezza, inoltre per permettere velocita e precisione dei movimenti degli assi sono state utilizzate guide lineari con pattini a rulli accoppiati a viti precaricate con chiocciola a ricircolo di sfere.
Per le lavorazioni dove la precisione assoluta non e' un'esigenza ma una necessita e' possibile dotare la macchina di scale lineari pressurizzate, che garantiscono la massima precisione di lettura evitando gli errori dovuti alle dilatazioni termiche.
Tavola roto-tiltante
Anche la struttura della tavola, come il basamento, è costruita in ghisa "meehanite". Sulla parte frontale della stessa è presente un supporto che permette di lavorare, anche pezzi pesanti fino a 300 Kg, con la massima precisione. Il movimento degli assi B e C avviene con motori che garantiscono alte prestazioni in rotazione, 25 giri/min con ben 4410 Nm asse B e 2450 Nm asse C.
Il bloccaggio di posizionamento è assicurato tramite un sistema idraulico che assicura un'estrema affidabilità.
Per garantire poi la massima versatilità e sfruttare al massimo gli spazi tra le spalle, si può scegliere tra una tavola piccola d. 500 mm ed una più grande d. 650 mm.
Come per gli altri assi anche su asse B e C è possibile montare encoder di precisione ed inoltre un sistema di calibrazione e compensazione del centro di rotazione tavola.
Testa mandrino
La trasmissione del moto è diretta, con una flangia d?accoppiamento, l'adozione di questo tipo di motore ha consentito una riduzione degli ingombri ed altri vantaggi quali minore riscaldamento della testa, assenza di rumorosità e di vibrazioni, maggiore precisione e finitura nelle lavorazioni.
Per garantire la massima efficienza ed avere poi un'ulteriore sicurezza sull'assenza di trasmissione di calore con naso mandrino ed utensile il raffreddamento avviene attraverso l'utilizzo di un frigo e due circuiti di raffreddamento separati, permettendo inoltre di prolungare la vita ed il buon mantenimento degli stessi.
Attenzione e verifica dei dettagliAl fine di semplificare le azioni di carico/scarico pezzi, pulizia, manutenzione ed ispezione degli organi vitali della macchina, abbiamo provveduto a posizionare porte ed accessi a dimensione d'uomo.
Verifica della precisione tramite test secondo specifiche NAS979
Configurazione macchina:
- Controllo : Heidenhain (5 assi simultanei)
- Schermo LCD 19"
- Volantino elettronico remotato
- Linea mandrino ISO40 DIN69871
- Preparazione CTS (giunto rotante + motore CTS)
- Encoder asse B/C
- Righe ottiche assi X/Y/Z
- Sistema di controllo deriva termica
- Software Kinematics
- Trasformatore 400V, 50/60Hz
- Sistema raffreddamento mandrino
- Sistema di raffreddamento motore mandrino
- Guide assi X/Y/Z su pattini
- Asse Z con freno
- Convogliatore trucioli
- Carteratura integrale (incluso copertura superiore)
- ATS - aria attraverso mandrino
- Refrigrazione attraverso il mandrino 30 Bar
- Linea mandrino a 15,000 rpm (ISO/BT40)
- Presetting utensile (laser Renishaw NC4)
- Upgrade cambio utensile a 60 posizioni (ISO/BT 40)
- Sistema di lavaggio area di lavoro
- Sfera di calibrazione e software (solo per sistemi di misurazione Heidenhain)
- Sistema di visione pneumatico VISIPORT
