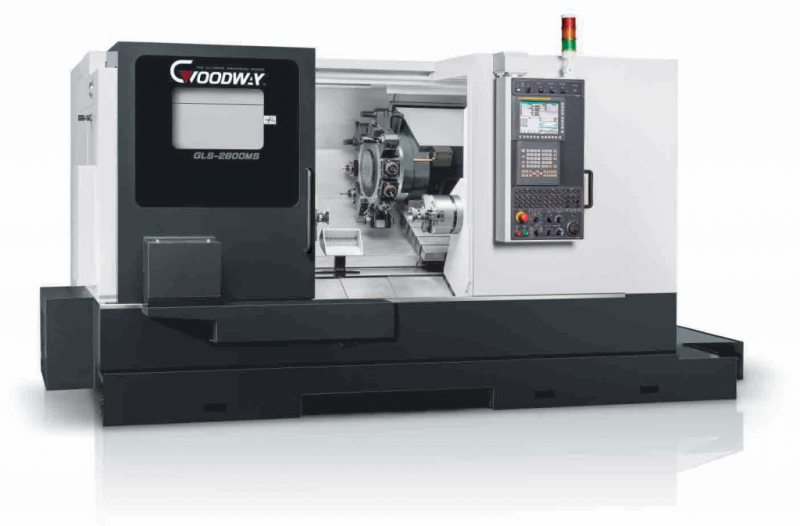

TORNIO CNC GOODWAY GLS2800Y CON CNC FANUC 0i-TF PLUS / GOOD GLS2800Y.P

Codice prodotto: GOOD GLS2800Y.P
Caratteristiche: nuovo

Altre caratteristiche:
  • Costruttore : Goodway
  • Modello: GLS-2800Y
  • Tipo CNC : Fanuc 0i-TF PLUS con schermo LCD 15'' e manual guide
  • CAPACITA'
    • Corse assi : X = 250 mm
    • Corsa asse X: Y=100mm
    • Corse assi : Z = 750 mm
    • Rapidi assi : 30 m/min
    • Rapidi assi : Y= 12m/min
    • Diametro rotante: 760 mm
    • Diametro tornibile : 400 mm
    • Lunghezza tornibile : 680mm
  • LINEA MANDRINO
    • Giri mandrino : 438-3500 RPM
    • Potenza mandrino: 15/18.5 Kw
    • Naso attacco: ASA 2 - 8''
    • Passaggio barra : 78 mm
  • TORRETTA
    • Numero utensili: 12 posizioni motorizzate
  • TAVOLA
    • Potenza motorizzati: 3.7/5.5kw
  • TORRETTA
    • Giri motorizzati: 6.000 rpm
    • Dimensioni utensili: Quadro 25 mm - Diametro 40 mm
    • Tempo cambio utensile: 0,3 sec (adiacente)
  • CARATTERISTICHE GENERALI
    • Dimensioni: 3230 x 2100 x 1810 mm
    • Peso complessivo : 6000 Kg
    • Potenza installata : 30 KVA

Immagini:
PRESENTAZIONE

CENTRO TORNITURA CNC AD ALTE PRESTAZIONI
Con la più recente tecnologia e precisione in tornitura, Goodway present il nuovo CNC centro di tornitura ad alta velocità GLS-2800/GLS-3300.
Utilizzando 2 tipi di basamento che garantiscono elevata rigidità, la grande capacità di tornitura ad alta velocità e le dimensioni compatte offrono prestazioni di alta efficienza e la massima potenza di taglio.
Inoltre, la seri GLS-2800 / 3300 può essere dotata di una torretta opzionale con utensili motorizzati, asse C, asse Y e contro-mandrino, G.LINC 350 sistema di controllo intelligente e attrezzature varie di automazione per raggiungere un'elevata produttivtà ed assecondare ogni lavorazione di oggi e di domani.
Il basamento inclinato di 30 ° fornisce uno smaltimento del truciolo più veloce e un più facile accesso dell'operatore.
Le paratie della macchina quando vengono chiuse tengono trucioli e liquido di raffreddamento contenuti per un ambiente di lavoro sicuro e pulito.
Il sistema di auto lubrificazione assicura l'apporto della lubrificazione alle guide di scorrimento, viti a ricircolo di sfere e atri componenti vitali.
Bloccando la contropunta sulla torretta, è possibile spostarla nella posizione desiderata con estrema precisione.
L'estensione del cannotto può essere controllata da programma, che rende più facile l'inserimento del pezzo nel foro centrale.
Il grande serbatoio del liquido di raffreddamento  con paratie di separazione e una capacità di 100L offre dispersione del calore ottimale e la temperatura del refrigerante inferiore, che contribuirà a prolungare la vita del liquido di raffreddamento.
Struttura compatta e design funzionale minimizzano l'utilizzo dello spazio in fabbrica, aumentandone l'efficienza.

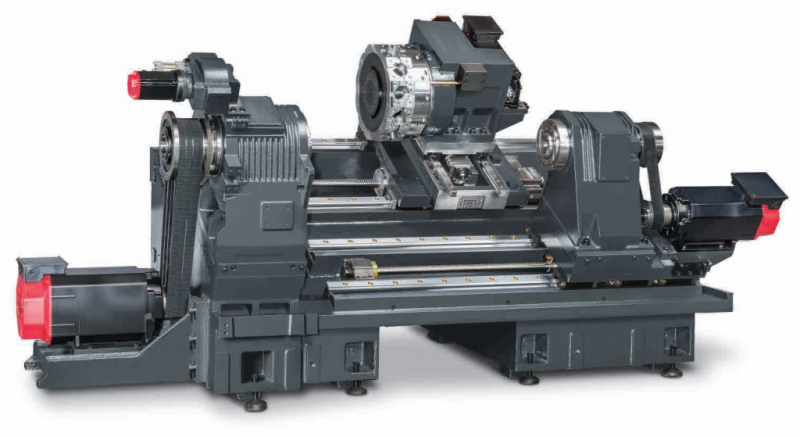

ECCELLENTE RIGIDITÀ DELLA STRUTTURA
Il basamento con inclinazione 30° fornisce supporto e capacità per lavorazione gravose e preciseo, infatti ha un centro di gravità basso che fornisce la base più rigida possibile per la testa, torretta e contropunta. Costruito per resistere ad anni e anni di alta produzione di rigorosa
tornitura, il basamento fortemente nervato, in una fusione, termicamente equilibrata e parti della fusione sono di ghisa "MEEHANITE", in grado di fornire una più efficiente azione di anti-smorzamento e deformazione per consentire molta più duratura a differenza da altri.
Tutta la fusione viene analizzata con l’innovativo sistema (FEA) per ottimizzare l'intensità, che può efficacemente ridurre la deformazione e rafforzare la rigidità della macchina per garantire stabile la precisione di posizionamento e ripetibilità.
Gli assi X/Z adottano il più alto livello della serie alfa FANUC, il servo motore assoluto che può fornire l'accelerazione/decelerazione rapida e una potente spinta, in modo efficiente, permette di abbassare il tempo ciclo della lavorazione.
Le viti a ricircolo di sfere sono in classe C3 indurite e temprate per garantire la massima precisione e durata possibile; sono assemblate attraverso la compattazione per eliminare il gioco e  regolate attraverso un rilevamento preciso per garantire il parallelismo con le guide lineari. Gli assi X e Z utilizzano guide lineari ad alte prestazioni sfera tipo disegno di modo che fornisce l'alta velocità di alta precisione e vantaggi di abrasione bassa.
La testa è una fusione unica con cuscinetti di altissima precisione P4 grado (classe 7) che sono assemblati direttamente per il massimo livello di precisione e di supporto. Il cuscinetto ha una configurazione ottimale ed è progettato per sostenere carichi pesanti.
Il tipo di cinghia del motore mandrino è pensato per  ridurre gli effetti del calore generato dal motore. I rapporti della puleggia sono regolati per ottimizzare la velocità del motore massima e per abbinare la velocità massima del mandrino con la coppia motore.

MANDRINO AD ALTA POTENZA
Trasmissione a cinghia con 11/15 KW (GLS-2800) e 15/18.5 KW  (GLS-3300) di potenza motore con coppia di uscita del mandrino fino a 757 N-m, per lavorare facilmente tutti i tipi di materiali .

NUOVA TORRETTA AD ALTA VELOCITA'
Il servo motore  ha un  sistema di indicizzazione fornisce 10 o 12 stazioni con 0,3 secondi tempo di indicizzazione. Accoppiamenti coinici di alta precisione con un grande diametro della piastra di posizionamento (250 mm). Con 6.400 kg forza di bloccaggio, si assicura la rigidità della torretta in qualsiasi condizione di lavorazione.
Gli accoppiamenti conici forniscono un eccezionale auto-centraggio e un'ampia area di contatto, decisamente più stabile rispetto ai sistemi tradizionali.

ECCELLENTE RIGIDITÀ DELLA CONTROPUNTA
La contropunta con base programmabile  è in grado di sopportare efficientemente anche le lavorazioni più gravose ed è stata semplificata attraverso l'uso di un’interfaccia software personalizzata. Il carrello sull’asse Z blocca automaticamente la base della contropunta e la trascina nella posizione desiderata. La regolazione del cannotto è programmabile e la spinta può essere regolata idraulicamente.
Componenti chiave, quali mandrini, torrette, contropunte sono sviluppati  e costruiti da GOODWAY in un impianto a temperatura controllata per il raggiungimento dei requisiti di precisione e la migliore qualità.

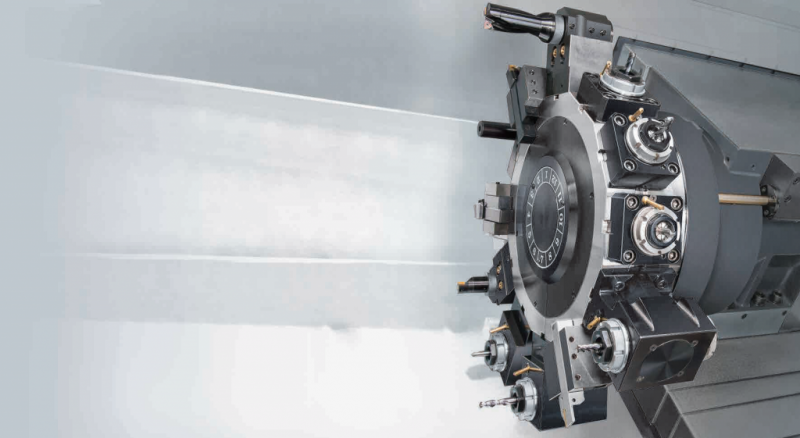

TORRETTA MOTORIZZATA DI ULTIMA GENERAZIONE - (OPZIONE) -
Il disegno di accoppiamento conico con 3 posizioni di contatto dona rigidità eccellente alla torretta che può rimanere nello stesso posto durante l'indicizzazione per ottenere  l'indicizzazione più veloce. La torretta motorizzata GOODWAY offre 12 o 16 stazioni e dispone di un disco di sollevamento.
Gli utensili motorizzati sono alimetati da un servomotore AC per fornire un ampio potere, sotto forma di coppia ma senza penalizzare la velocità di taglio e il numero di giri..

ALTA PRECISIONE NELL'ASSE C  - (OPZIONE) -
L’asse C adotta una super rigidità Cf-asse con il sistema a freno a disco e con il FANUC servo motore generando 240 N-m (cont.) di coppia di torsione grantendo un’eccellente finitura della superficie e precisione.
Inoltre, con l'opzione asse CF+CS viene inserito un encoder assoluto all'interno del motore che gestscel'indexaggio e la precisione è garantita entro ± 0,02 ° anche in condizioni di taglio pesante.

CAPACITÀ DI LAVORAZIONE BACK-END  - (OPZIONE) -
Tutti modelli della serie GLS possono montare il contromandrino opzionale per la lavorazione della fase 2 dopo la ricezione,  la capacità di lavoo anche in quest caso è ampia: Ø 51 mm come passaggio barra e  8" come naso mandrino, completo di espulsore pneumatico che permette di ottenere in unico processo il prodotto finito. Tutti i processi di lavorazione del pezzi possono essere fatti in  macchina senza una pausa; il trasferimento automatico del pezzo da lavorare dal mandrino principale al contromandrino elimina la manodopera riducendo al contempo la perdita di tempo che si verifica nel piazzamento in macchina.
Il contromandrino può avere un semplice indexaggio con 360 posizioni oppure essere controllato da un vero e proprio asse Cs, attraverso un encoder posizionato nel motore del contromandrino.
L'asse Z2 è dotata di guide lineari ad alte prestazioni e  da un azionamento diretto FANUC, che fornisce l'ottimale precisione assiale.

CAPACITÀ DI CONTROLLO DELL'ASSE Y   - (OPZIONE) -
Il controllo 0i Fanuc può gestire i 4 assi X, Y, Z, C assi simultaneamente e la capcità dell'asse Y arriva fino a 100 mm fuori centro (± 50 mm),
Anche questo asse è alimentato a un servomotore Fanuc che garantisce la massima velocitò, sia in rapido che durante la lavorazione.

CONFIGURAZIONE MACCHINA
  • PACCHETTO BASE CON FANUC OIT-F 8.4" LCD
  • CILINDRO IDRAULICO  10" MADE TAIWAN
  • PASSAGGIO BARRA 75MM
  • SERVO MOTORI FANUC CON ENCODER ASSOLUTO
  •  VITI A RICIRCOLO CLASSE C3  SU TUTTTI GLI ASSI
  • CONVOGLIATORE TRUCIOLI CON TEMPORIZZATORE
  • SISTEMA IDRAULICO
  • CARENATURA COMPLETA
  • SISTEMA DI LUBRIFICAZIONE AVANZATO
  • LUCE FINE CICLO 3 COLORI (GIALLO/ROSSO/VERDE)
  • LUCE INTERNA ZONA LAVORO ALTA INTESITA'
  • CODICE M PER AUTOSPEGNIMENTO
  • PEDALE APERTURA CHIUSURA AUTOCENTRANTE
  • INTERFACCIA RS-232
  • SCAMBIATORE DI CALORE ARMADIO ELETTRICO
  •  KIT PIEDINI LIVELLAMENTO E BOX KIT CHIAVI DI SERVIZIO
  • MANUALE OPERATORE E MANUTENZIONE
  • GARANZIA MECCANICA 12 MESI PARTI DI RICAMBIO
  • GARANZIA FANUC 24 MESI PARTI DI RICAMBIO
  • CNC FANUC 0i-TF PLUS  CON VIDEO 15" LCD  INCL. MANUAL GUIDE I
  • SUPPLEMENTO CILINDRO IDRAULICO MADE IN TAIWAN PASSAGGIO BARRA 78mm
  • AUTOCENTRANTE 3 GRIFFE 10" PASS. BARRA DIAM. 78+SET GRIFFE TENERE E DURE MADE TAIWAN
  • SUPPLEMENTO MOTORE 15/18.5KW TRASMISSIONE A CINGHIA
  • CAMBIO GAMMA ELETTRONICO (GAMMA ALTA/GAMMA BASSA)
  • ASSE CF CON DISCO FRENO MANDRINO PRINCIPALE (max. speed 33rpm, torque 240 n-m)
  • CONTROPUNTA  LP-1 CON BASE E CANOTTO PROGRAMMABILE CM4 FISSA, DIAMETRO CANOTTO 70 MM, CORSA 150 MM, CORSA BASE 600 MM
  • PRESETTING AUTOM. RENISHAW HPMA (MANDRINO PRINCIPALE)
  • GOODWAY TORRETTA MOTORIZZATA A 12 UTENSILI , POTENZA MOTORIZZATO 3.7/5.5KW), ID ATTACCO 40MM, OD ATTACCO 25MM,  PORTA PINZE MOTORRIZATO ER-32(1-20MM), MAX. SPEED 6000RPM,  INCL. 1 MOTORIZZATO FRONTALE E UNO RADIALE
  • Y-ASSE (MAX. DIAMETRO TORNIBILE 400MM, MAX.CAMPO LAVORO X ASSE  270MM, +/-50MM, AVANZAMENTO MOTOR 2.7KW, Y ASSE 12M/MIN,  LINEARI , X/Y SPINTA ASSI  (CONT.) 961/961 kgf
  • POMPA REFRIGERANTE 15 BAR (CON POSSIBILITA' DI PASSARE A 3 BAR TRAMITE CODICE M)
  • FILTRO PER POMPA AD ALTA PRESSIONE UG2130-57
  • SUPPLEMENTO GUIDE LINEARI A RULLI (ANZICHE' A SFERE)
  • INTERFACCIA SPINGI BARRA
  • MARCATURA CE
