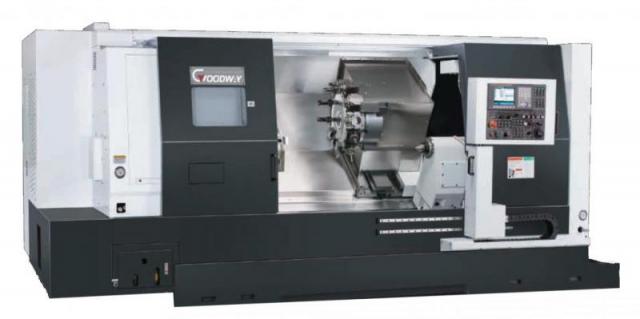

TORNIO CNC GOODWAY GS4000L2Y CON UNITA' DI GOVERNO FANUC Oi-TF / GOOD GS4000L2Y.P
Codice prodotto: GOOD GS4000L2Y.P
Caratteristiche: nuovo
Altre caratteristiche:
Caratteristiche: nuovo
Altre caratteristiche:
- Costruttore : Goodway
- Modello: GS-4000L2Y
- Tipo CNC : Fanuc 0i-TF con schermo LCD 10,4'' e manual guide(OP.19")
- CAPACITA'
- Corse assi : X = 300 mm (su guide piane)
- Corse assi : Z = 2400 mm (su guide piane)
- Rapidi assi : 24 mt/min
- Corsa asse Y: 120mm +-60mm
- Diametro tornibile : 460 mm
- Diametro rotante: 700 mm
- Lunghezza tornibile : 2245mm
- LINEA MANDRINO
- Tipo Mandrino: Trasmissione a cinghia con cambio gamma 2 vel.
- Giri mandrino : 10-1000 / 20-2000 RPM
- Naso attacco mandrino: ASA 2 - 11'
- Passaggio barra : 115 mm
- Potenza mandrino: 30/37 Kw
- Asse C con freno a disco di bloccaggio
- TORRETTA
- Numero utensili: 12 posizioni motorizzate (7,5 Kw - ER40)
- Tempo cambio utensile: 0,3 sec (adiacente)
- CARATTERISTICHE GENERALI
- Dimensioni: 5640 x 2.480 x 2.120 h mm
- Peso complessivo : 13500 Kg
- Potenza installata : 65 KVA
Immagini:
|
|
|
|
La “GOODWAY” è un’affermata azienda costruttrice di torni a controllo numerico di Taichung-Taiwan. Fondata intorno agli anni ’80 ha via via ampliato il programma produttivo passando dalla costruzione di torni tradizionali a quelli a CNC.
La caratteristica principale di queste macchine è la loro robustezza e rigidità strutturale dovuta a scelte derivate dalla lunga esperienza nella costruzione di torni di vario tipo.
Qualità e affidabilità sono garantite, dal punto di vista meccanico, dalla scelta dei materiali, da reparti produttivi di primo ordine e da sofisticate apparecchiature di controllo, mentre, dal punto di vista elettronico, dall’aver scelto i principali costruttori al mondo del settore.
DESCRIZIONE TECNICA
BASAMENTO
E’ costruito in ghisa "meehanite" e sullo stesso sono ricavate le guide prismatiche per il movimento longitudinale della slitta (asse Z) e della contropunta.
GRUPPO SLITTA
Anche la slitta, come il basamento, è costruita in ghisa "meehanite". Sulla parte inferiore della stessa sono ricavate le controguide per lo scorrimento longitudinale sul basamento (asse Z) mentre sulla parte superiore ci sono le guide per lo scorrimento trasversale della torretta portautensili (asse X).
La slitta è inclinata di 45° per favorire sia l’evacuazione dei trucioli come pure l’accessibilità alla macchina da parte dell’operatore.
GUIDE DI SCORRIMENTO
Tutte le guide di scorrimento, sia sul basamento che sulla slitta, sono integrali con le rispettive strutture. Le stesse vengono temperate ad induzione e rettificate. Le controguide sono rivestite di materiale antifrizione “TURCITE B”. Un impianto di lubrificazione automatica temporizzata garantisce una lubrificazione controllata e costante su tutte le superfici di contatto tra le guide e le controguide.
ASSI
I 2 assi della macchina (X - Z) sono comandati da motori FANUC “Brushless” (senza spazzole) in
corrente alternata. La trasmissione del moto avviene tramite viti a ricircolazione di sfere rettificate, con doppia chiocciola precaricata.

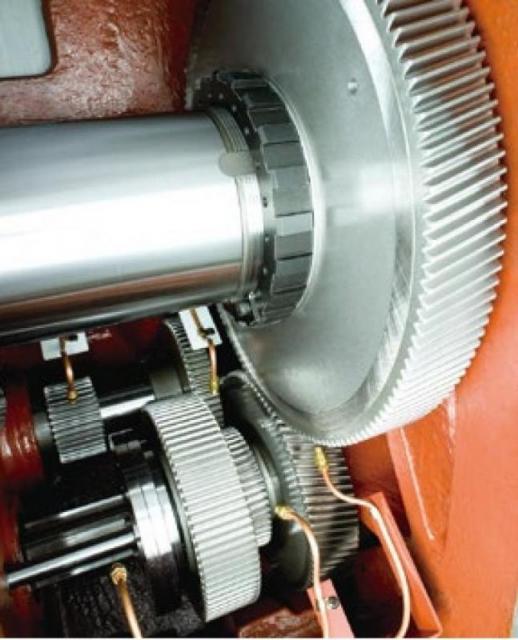

TESTA MANDRINO
Ha una struttura monolitica, fusa in ghisa meccanica, ed è fissata sul lato sinistro del basamento. L’albero mandrino è supportato da 4 cuscinetti di alta precisione.
Il motore mandrino è FANUC, in corrente alternata, della serie “P” ad alta coppia. La trasmissione del moto all’albero mandrino è diretta e realizzata con una serie di cinghie trapezoidali. L’adozione di questo tipo di motore ha consentito l’eliminazione del cambio di velocità con tutti i vantaggi che questo comporta (minore riscaldamento della testa, assenza di rumorosità e di vibrazioni) e cioè maggiore precisione e finitura nelle lavorazioni.
Sulla parte posteriore del mandrino è montato il dispositivo idraulico di comando del mandrino autocentrante la cui apertura e chiusura è realizzata tramite pedale.

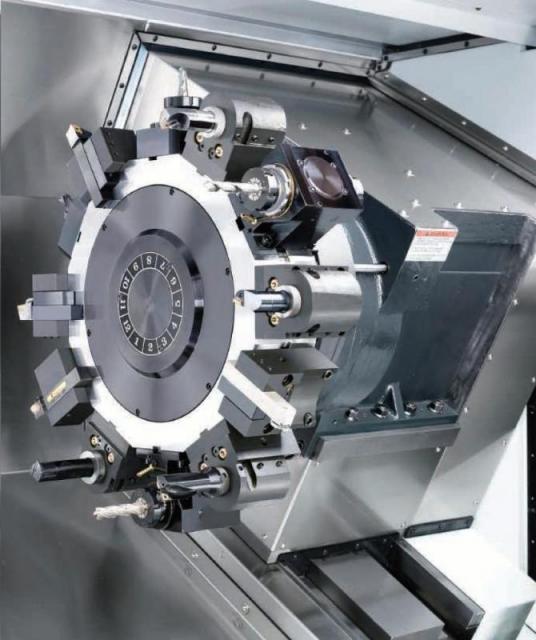

TORRETTA PORTAUTENSILI AUTOMATICA
E’ montata e scorre sulla slitta (asse X) ed ha 12 stazioni. E’ comandata da un motore idraulico ed è programmabile con selezione “Random - bidirezionale”. Il perfetto posizionamento è garantito da una coppia di corone dentate “HIRTH”.
CONTROPUNTA
Ha un corpo in ghisa sulla parte inferiore del quale sono ricavate le controguide per lo scorrimento longitudinale sulle guide del basamento.
Il canotto è comandato idraulicamente ed incorpora la punta girevole che ruota su cuscinetti di alta precisione.
Il posizionamento sia della contropunta nel suo insieme come pure del canotto sono “in ciclo” e cioè automatici. Il posizionamento della contropunta è realizzato tramite la slitta (asse Z).
IMPIANTO ELETTRICO / ELETTRONICO
L’impianto integrato con il CNC della macchina, è completo di armadio a tenuta stagna contenente tutta l’apparecchiatura. L’unità di governo nonché tutti i comandi della macchina trovano posto nella parte anteriore mentre l’armadio di cui sopra è piazzato nella parte posteriore della macchina stessa.
IMPIANTO IDRAULICO
Comprende la centralina idraulica nonché tutti i dispositivi elettroidraulici atti al comando del mandrino autocentrante, della torretta portautensili e della contropunta.
IMPIANTO DI LUBRIFICAZIONE AUTOMATICA CENTRALIZZATA
Comprende la centralina di lubrificazione, dotata di temporizzatore e di una serie di dosatori per la lubrificazione delle guide di scorrimento e delle viti a ricircolazione di sfere.
CONFIGURAZIONE MACCHINA:
La caratteristica principale di queste macchine è la loro robustezza e rigidità strutturale dovuta a scelte derivate dalla lunga esperienza nella costruzione di torni di vario tipo.
Qualità e affidabilità sono garantite, dal punto di vista meccanico, dalla scelta dei materiali, da reparti produttivi di primo ordine e da sofisticate apparecchiature di controllo, mentre, dal punto di vista elettronico, dall’aver scelto i principali costruttori al mondo del settore.
DESCRIZIONE TECNICA
BASAMENTO
E’ costruito in ghisa "meehanite" e sullo stesso sono ricavate le guide prismatiche per il movimento longitudinale della slitta (asse Z) e della contropunta.
GRUPPO SLITTA
Anche la slitta, come il basamento, è costruita in ghisa "meehanite". Sulla parte inferiore della stessa sono ricavate le controguide per lo scorrimento longitudinale sul basamento (asse Z) mentre sulla parte superiore ci sono le guide per lo scorrimento trasversale della torretta portautensili (asse X).
La slitta è inclinata di 45° per favorire sia l’evacuazione dei trucioli come pure l’accessibilità alla macchina da parte dell’operatore.
GUIDE DI SCORRIMENTO
Tutte le guide di scorrimento, sia sul basamento che sulla slitta, sono integrali con le rispettive strutture. Le stesse vengono temperate ad induzione e rettificate. Le controguide sono rivestite di materiale antifrizione “TURCITE B”. Un impianto di lubrificazione automatica temporizzata garantisce una lubrificazione controllata e costante su tutte le superfici di contatto tra le guide e le controguide.
ASSI
I 2 assi della macchina (X - Z) sono comandati da motori FANUC “Brushless” (senza spazzole) in
corrente alternata. La trasmissione del moto avviene tramite viti a ricircolazione di sfere rettificate, con doppia chiocciola precaricata.
TESTA MANDRINO
Ha una struttura monolitica, fusa in ghisa meccanica, ed è fissata sul lato sinistro del basamento. L’albero mandrino è supportato da 4 cuscinetti di alta precisione.
Il motore mandrino è FANUC, in corrente alternata, della serie “P” ad alta coppia. La trasmissione del moto all’albero mandrino è diretta e realizzata con una serie di cinghie trapezoidali. L’adozione di questo tipo di motore ha consentito l’eliminazione del cambio di velocità con tutti i vantaggi che questo comporta (minore riscaldamento della testa, assenza di rumorosità e di vibrazioni) e cioè maggiore precisione e finitura nelle lavorazioni.
Sulla parte posteriore del mandrino è montato il dispositivo idraulico di comando del mandrino autocentrante la cui apertura e chiusura è realizzata tramite pedale.
TORRETTA PORTAUTENSILI AUTOMATICA
E’ montata e scorre sulla slitta (asse X) ed ha 12 stazioni. E’ comandata da un motore idraulico ed è programmabile con selezione “Random - bidirezionale”. Il perfetto posizionamento è garantito da una coppia di corone dentate “HIRTH”.
CONTROPUNTA
Ha un corpo in ghisa sulla parte inferiore del quale sono ricavate le controguide per lo scorrimento longitudinale sulle guide del basamento.
Il canotto è comandato idraulicamente ed incorpora la punta girevole che ruota su cuscinetti di alta precisione.
Il posizionamento sia della contropunta nel suo insieme come pure del canotto sono “in ciclo” e cioè automatici. Il posizionamento della contropunta è realizzato tramite la slitta (asse Z).
IMPIANTO ELETTRICO / ELETTRONICO
L’impianto integrato con il CNC della macchina, è completo di armadio a tenuta stagna contenente tutta l’apparecchiatura. L’unità di governo nonché tutti i comandi della macchina trovano posto nella parte anteriore mentre l’armadio di cui sopra è piazzato nella parte posteriore della macchina stessa.
IMPIANTO IDRAULICO
Comprende la centralina idraulica nonché tutti i dispositivi elettroidraulici atti al comando del mandrino autocentrante, della torretta portautensili e della contropunta.
IMPIANTO DI LUBRIFICAZIONE AUTOMATICA CENTRALIZZATA
Comprende la centralina di lubrificazione, dotata di temporizzatore e di una serie di dosatori per la lubrificazione delle guide di scorrimento e delle viti a ricircolazione di sfere.
CONFIGURAZIONE MACCHINA:
- PACCHETTO BASE CON FANUC 0i-TF CON SCHERMO LCD 10,4''
- CAMBIO GAMMA 2 VELOCITA' SUL MANDRINO PRINCIPALE
- CILINDRO IDRAULICO MADE IN TAIWAN PER PASSAGGIO BARRA 115 MM
- TORRETTA GOODWAY 12 STAZIONI CON SET PORTAUTENSILI
- MOTORE MANDRINO FANUC 30/37 KW (CONT./30 MIN)
- MASCHIATURA RIGIDA / ORIENTAMENTO MANDRINO
- GUIDE PIANE MAGGIORATE SU TUTTI GLI ASSI
- AZIONAMENTI ASSI FANUC CON ENCODER ASSOLUTO
- VITI A RICIRCOLO DI SFERE CLASSE C3 CON PROTEZIONI SU TUTTI GLI ASSI
- EVACUATORE TRUCIOLI A TAPPETO CON AUTO SPEGNIMENTO
- IMPIANTO REFRIGERANTE CON POMPA REFRIGERANTE GRUNDFOS 1 HP - 3 BAR
- SISTEMA IDRAULICO
- CARTERATURA INTEGRALE
- SISTEMA DI LUBRIFICAZIONE AUTOMATICO PER GUIDE E VITI A RICIRCOLO DI SFERE
- SISTAME DI LUBRIFICAZIONE A OLIO PER CUSCINETTI E INGRANAGGI TESTA MANDRINO
- LAMPADA FINE CICLO A TORRETTA CON LED A 3 COLORI
- LAMPADA DI LAVORO AD ALTA INTENSITA'
- CODICE M PER AUTOSPEGNIMENTO
- COMANDO A PEDALE PER AUTOCENTRANTE
- INTERFACCIA RS-232
- SCAMBIATORE DI CALORE PER ARMADIO ELETTRICO
- KIT CHIAVI DI SERVIZIO E PIEDINI DI LIVELLAMENTO
- MANUALE OPERATORE E MANUTENZIONE
- GARANZIA 12 MESI MECCANICA
- 2 ANNI GARANZIA SU FANUC (SOLO PARTI RICAMBIO)
- BASAMENTO TIPO LUNGO L2 (2369 MM)
- OPZIONE MANUAL GUIDE-i PER FANUC CON SCHERMO LCD 0i-TF 15''
- CILINDRO IDRAULICO 15'' (MAX PB 115 MM) MADE IN TAIWAN
- AUTOCENTRANTE IDRAULICO 18'' A 3 GRIFFE MADE IN TAIWAN (MAX PB 115 MM) CON GRIFFE TENERE E DURE
- PREPARAZIONE PER LUNETTA IDRAULICA(BASE, SUPPORTO, valvola idraulica, tubo, parti elettriche)
- CS-AXIS
- CONTROPUNTA LP-1 CON BASE E CANOTTO PROGRAMMABILE CM6 FISSA, DIAMETRO CANOTTO 120 MM, CORSA 150 MM
- PRESETTING HPRA MANUALE RENISHAW (MANDRINO PRINCIPALE)
- GOODWAY TORRETTA MOTORIZZATA A 12 UTENSILI , POTENZA MOTORIZZATO 5,5/7,5KW), ID ATTACCO 50MM, OD ATTACCO 25MM, PORTA PINZE MOTORRIZATO ER-40,90:ER40, MAX. SPEED 4000RPM, INCL. 1 MOTORIZZATO FRONTALE E UNO RADIALE
- ASSE Y
- POMPA REFRIGERANTE 15 BAR (CON POSSIBILITA' DI PASSARE A POMPA 5 BAR TRAMITE CODICE M)
- FILTRO PER ALTA PRESSIONE POMPA UG2130-57
- NUOVA COVER
- MARCATURA CE
