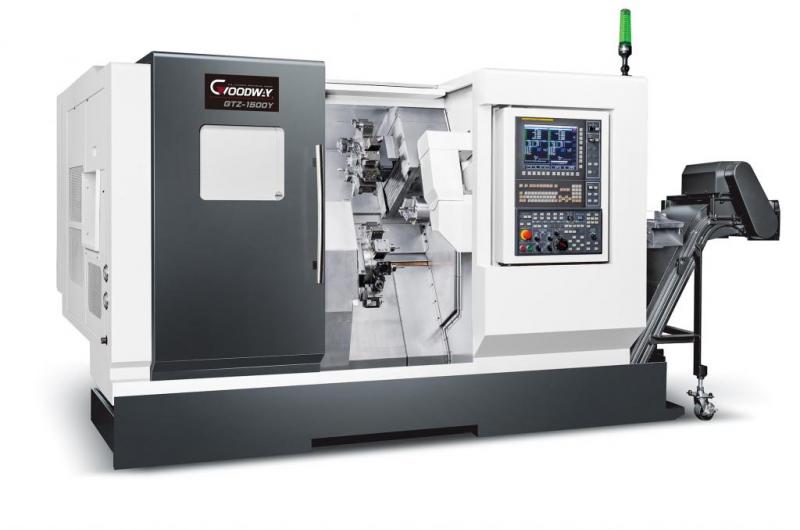

TORNIO GOODWAY GTZ1500Y CNC FANUC PLUS 31i / GOOD GTZ1500Y.P

Codice prodotto: GOOD GTZ1500Y.P
Caratteristiche: nuovo

Altre caratteristiche:
  • Costruttore : Goodway
  • Modello: GTZ 1500Y
  • Tipo CNC : Fanuc 31i con schermo LCD 15'' e manual guide
  • CAPACITA'
    • Corse assi : X1 = 150 mm / X2 = 142 mm
    • Corse assi : ZS = 625 mm
    • Corse assi : Y1=84 (+/- 42 mm) / Y2=66 (+/- 33 mm)
    • Corse assi : Z1 = 590 mm / Z2= 561 mm
    • Rapidi assi : X=20 mt/min / Z=40 mt/min
    • Diametro rotante: 270 mm
    • Diametro tornibile : 250 mm
    • Lunghezza tornibile : 600 mm
  • LINEA MANDRINO
    • Potenza mandrino: 11/15 Kw
    • Giri mandrino : 40-4800 RPM
    • Naso attacco: ASA 2 - 5''
    • Passaggio barra : 51 mm
  • CONTROMANDRINO
    • Potenza mandrino: 11/15 Kw
    • Giri mandrino : 40-4800 RPM
    • Passaggio barra : 51 mm

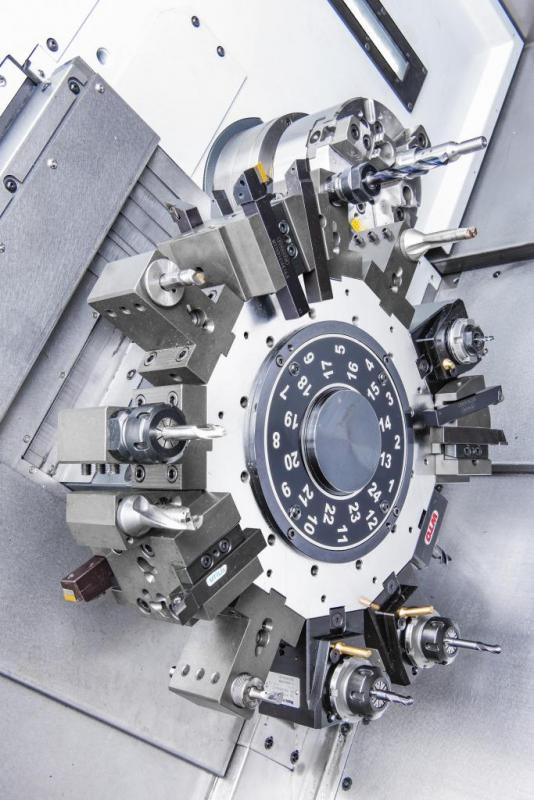

  • TORRETTA
    • Tipo torretta: Doppia torretta motorizzata 12+12 pos.
    • Dimensioni utensili: ER20 / Q=20 mm / D=25 mm
    • Potenza motorizzati : 2.2/7.1 KW
    • Velocita': RPM 6000
    • Tempo cambio utensile: 0,2 sec (adiacente) / 0,7 sec (180 gradi)
  • CARATTERISTICHE GENERALI
    • Dimensioni: 3120 × 2065 × 2130 mm mm
    • Peso complessivo : 9500 Kg
    • Potenza installata : 60 KVA
    • Ripetibilita': +/- 0.003 mm
    • Precisione posizionamento: 0.01 mm

Immagini:
CONFIGURAZIONE MACCHINA

  • PACCHETTO BASE CON FANUC 31i IHMI E MONITOR TOUCH SCREEN 15" INCLUSO MANUAL GUIDE i
  • CILINDRO IDRAULICO 6" MADE IN TAIWAN
  • PASSAGGIO BARRA 51 MM SU ENTRAMBE LE TESTE
  • MOTORE MANDRINO FANUC 11/15 KW SU ENTRAMBE LE TESTE
  • MASCHIATURA RIGIDA
  • ORIENTAMENTO MANDRINO

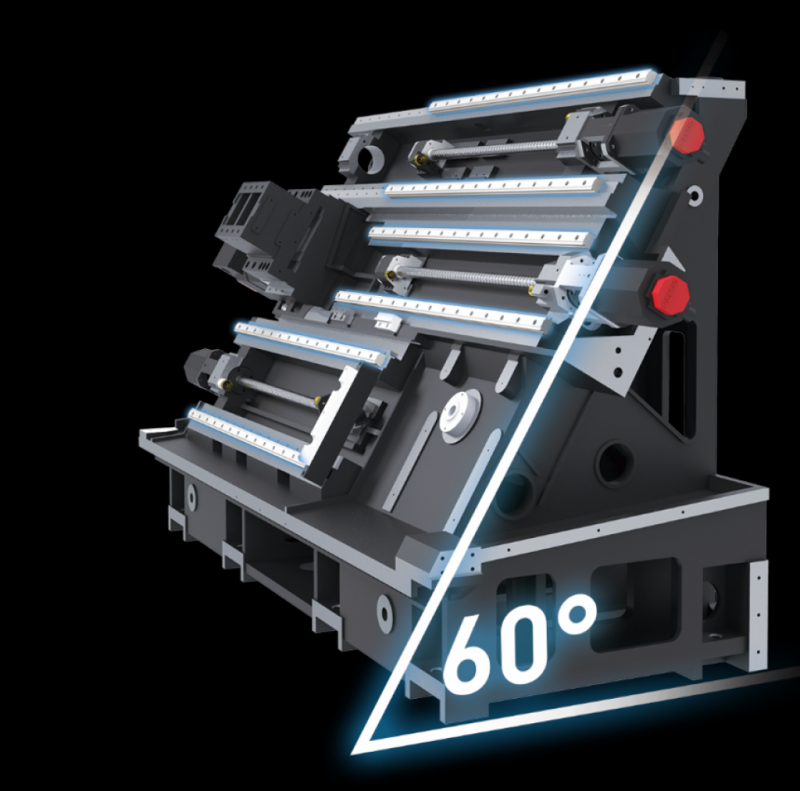

  • STRUTTURA SU GUIDE LINEARI (ASSI X/Z) E GUIDE PIANE SU ASSE Y
  • VITI A RICIRCOLO DI SFERE CLASSE C3 PRECARICATE SU TUTTI GLI ASSI
  • EVACUATORE TRUCIOLI A TAPPETO CON TIMER AUTOMATICO
  • IMPIANTO REFRIGERANTE CON POMPA GRUNDFOS 3/4 HP
  • SISTEMA IDRAULICO
  • CARTERATURA INTEGRALE
  • SISTEMA AVANZATO DI LUBRIFICAZIONE DELLE GUIDE
  • LAMPADA LED A 3 COLORI
  • LAMPADA DA LAVORO LED
  • SISTEMA DI SPEGNIMENTO AUTOMATICO TRAMITE CODICE M
  • PEDALE PER APERTURA/CHIUSURA MANDRINI
  • INTERFACCIA RS-232
  • SCAMBIATORE DI CALORE PER ARMADIO ELETTRICO
  • KIT PIEDINI LIVELLAMENTO
  • MANUALE USO E MANUTENZIONE
  • GARANZIA 1 ANNO SU PARTI MECCANICHE
  • GARANZIA 2 ANNI SU PARTI COMPONENTISTICA FANUC
  • AUTOCENTRANTE IDRAULICO A 3 GRIFFE 6" MADE IN TAIWAN INCLUSO GRIFFE TENERE/DURE (TESTA 1)
  • AUTOCENTRANTE IDRAULICO A 3 GRIFFE 6" MADE IN TAIWAN INCLUSO GRIFFE TENERE/DURE (TESTA 2)
  • ASSE CS CON FRENO A DISCO DI BLOCCAGGIO (VEL MAX 33 RPM, COPPIA 240 NM)
  • ASSE CS CON FRENO A DISCO DI BLOCCAGGIO (VEL MAX 33 RPM, COPPIA 240 NM)
  • REFRIGERANTE ATTRAVERSO IL CONTRO-MANDRINO
  • PRESETTING MANUALE RENISHAW HPRA SU TESTA 1 CON DOPPIO STILO PER TORRETTA SUPERIORE/INFERIORE
  • TORRETTA SUPERIORE MOTORIZZATA GOODWAY 12 POS. ER20 (2.2/7.1 KW - Q.20 MM - D.25 MM - 6000 RPM), INCLUSO N.1+1 MOTORIZZATO 0-90 GRADI
  • TORRETTA INFERIORE MOTORIZZATA GOODWAY 12 POS. ER20 (2.2/7.1 KW - Q.20 MM - D.25 MM - 6000 RPM), INCLUSO N.1+1 MOTORIZZATO 0-90 GRADI
  • MOTORIZZATO 0 GRADI ER20 QUICK FLEX CON REFRIGERANTE ESTERNO
  • MOTORIZZATO 90 GRADI ER20 QUICK FLEX CON REFRIGERANTE ESTERNO
  • ASSE Y PER TORRETTA SUPERIORE (CORSA +/- 42 mm)
  • ASSEY Y PER TORRETTA INFERIORE (CORSA +/- 33 mm)
  • UPGRADE POMPA REFRIGERANTE 15 BAR PER TORRETTA SUPERIORE O INFERIORE
  • FILTRO ALTA PRESSIONE UGDMPH-12-40UA1 PER POMPA 10/15/20 BAR
  • MANINA SCARICO PEZZO
  • NASTRO TRASPORTATORE PEZZO
  • MARCATURA CE
  • INTERFACCIA SPINGIBARRA
